使用模具設計行位油缸抽芯的注意事項

1)油缸抽芯注意事項

①防止與前后模開模干涉

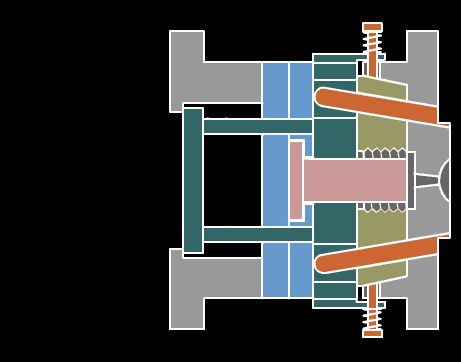

行位在與前模仁配合的位置，不能有干涉，但可以設置開模和抽芯的順序，始終是安全隱患，不能有干涉，見下圖:

前模仁開模時，黃色圓的位置會劃傷行位，需要處理成下圖所示.

②防止與注塑機干擾

當芯缸安裝在模具兩側和地面時，寬度方向應防止與注塑機的哥林柱碰撞，地面應防止與地面碰撞。如果沒有具體要求，優先考慮天空側。

干涉如下圖所示：

③盡量避免直接密封油缸

在模具的生產過程中，注塑機給模具帶來的填充力非常大，驅動氣缸泵給氣缸的力不如注塑機給模具帶來的力，會使氣缸后退。通常，氣缸只用于抽芯。如果需要密封，則需要添加另一個密封裝置.如下圖所示：
